Skema Box Subwoofer RCF TTS36 18-Inch Custom

Dalam dunia audio profesional, RCF TTS36 telah menjadi standar emas untuk subwoofer berkualitas tinggi. Model ini menggunakan dual speaker 18 inch yang mampu menghasilkan bass mendalam dan bertenaga. Bagi para penggemar audio yang ingin membuat box subwoofer custom dengan mengadopsi desain RCF TTS36, artikel ini akan memberikan panduan lengkap beserta skema dan ukuran yang tepat.

Mengenal Spesifikasi dan Keunggulan RCF TTS36

RCF TTS36 merupakan subwoofer aktif dengan konfigurasi dual 18 inch yang mengusung teknologi canggih. Sistem ini dilengkapi dengan amplifikasi digital 4000 Watt pada 2 kanal yang menghadirkan standar baru dalam hal distorsi rendah, noise minimal, dan efisiensi termal yang optimal. Speaker ini menggunakan transducer RCF Precision high-power 18″ dengan voice coil 4,5″ inside/outside untuk meminimalkan kompresi daya dan memperpanjang usia produk.

Dengan respons frekuensi -3 dB pada rentang 35 Hz – 120 kHz dan maksimum SPL hingga 143 dB, RCF TTS36 mampu menghasilkan bass yang dalam dan jernih tanpa distorsi. Desain cabinet yang kokoh dan presisi akustik membuatnya menjadi pilihan utama untuk berbagai aplikasi audio profesional.

Konsep Dasar Desain Box Subwoofer RCF TTS36

Desain box subwoofer RCF TTS36 menggunakan prinsip bass reflex dengan konfigurasi dual 18 inch yang ditempatkan secara strategis. Struktur cabinet dirancang untuk mengoptimalkan aliran udara dan meminimalkan resonansi yang tidak diinginkan. Bentuk dan dimensi yang tepat sangat krusial untuk mencapai performa audio yang maksimal.

Cabinet RCF TTS36 memiliki konstruksi yang robust dengan material berkualitas tinggi. Desain internal menggunakan sistem bracing yang kompleks untuk mengurangi getaran tidak diinginkan dan meningkatkan kekuatan struktural. Port bass reflex ditempatkan dengan perhitungan akustik yang presisi untuk menghasilkan ekstensi bass yang optimal.

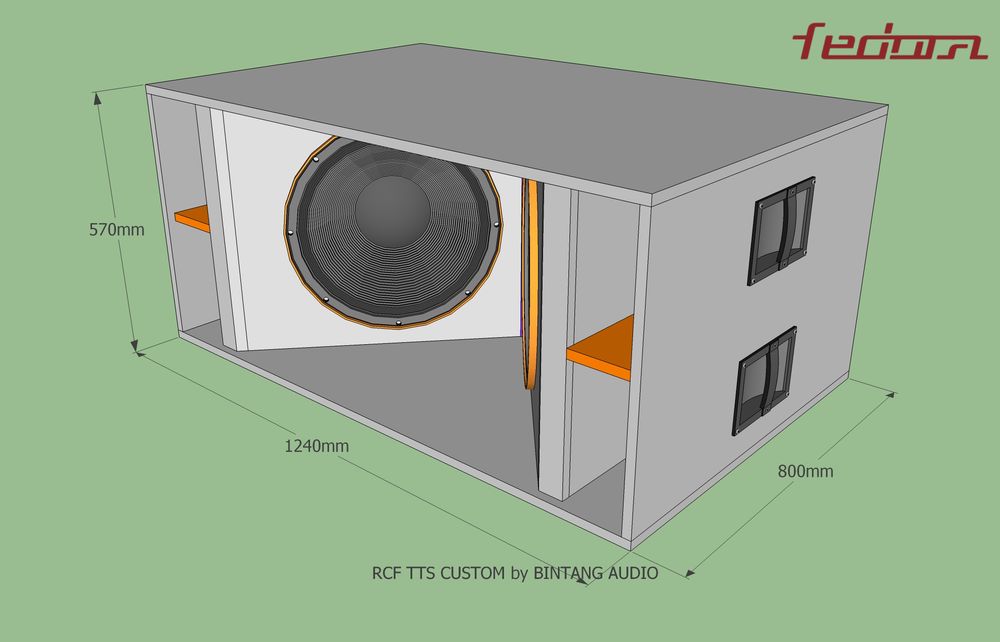

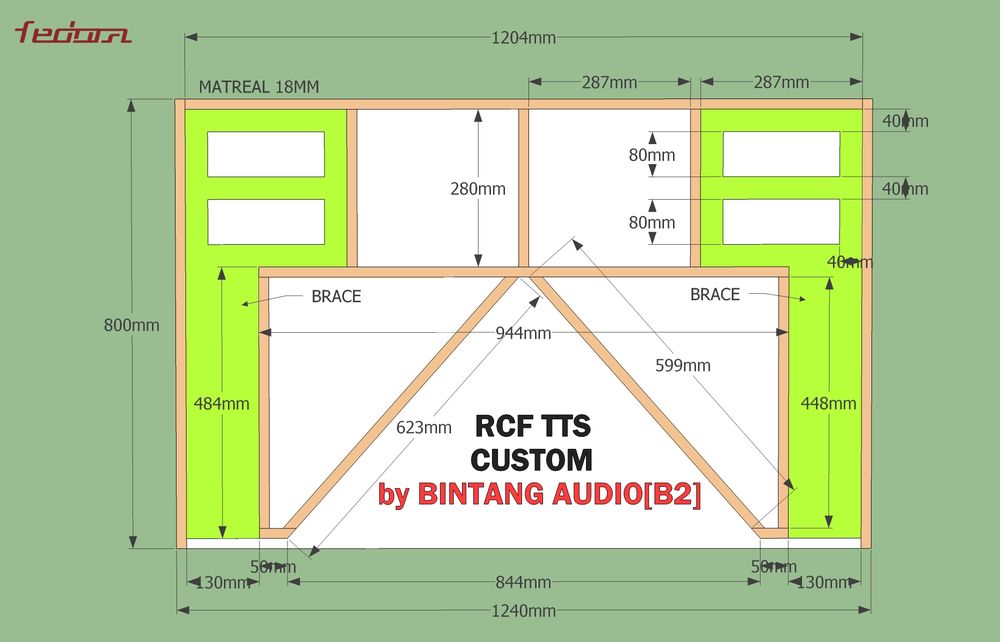

Analisis Skema dan Dimensi Box

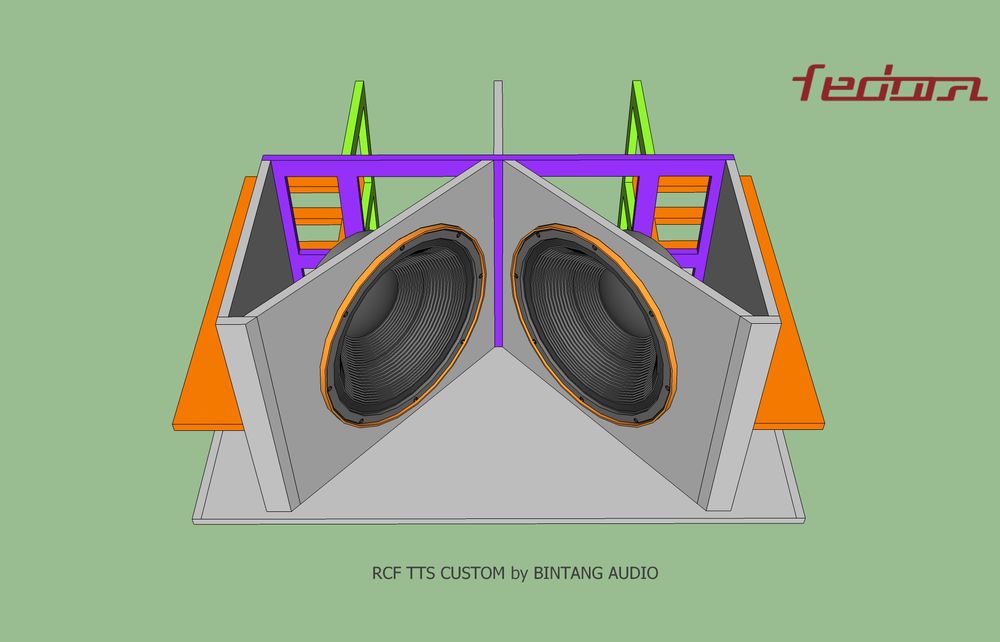

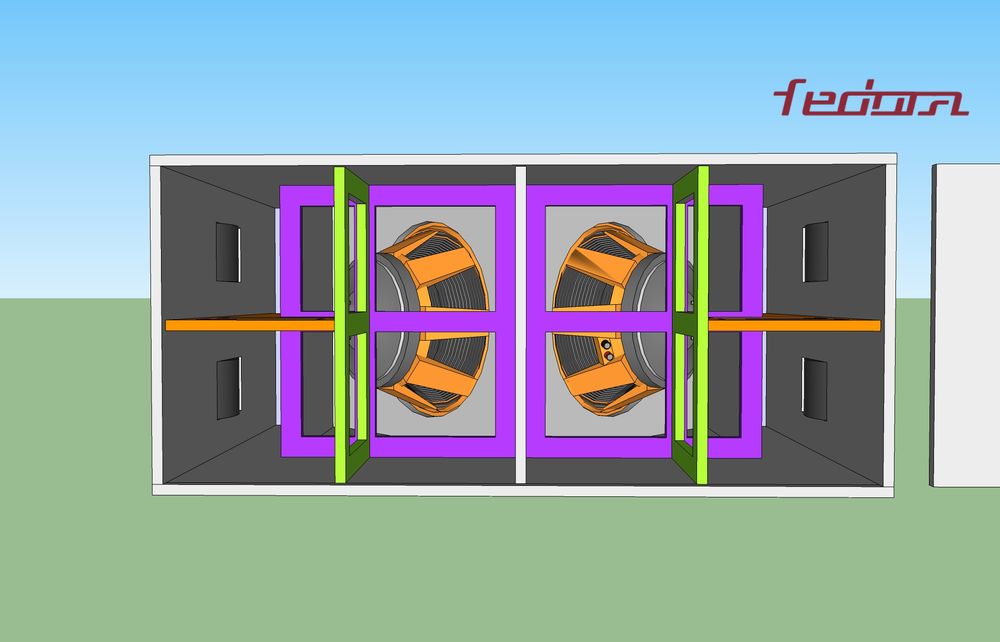

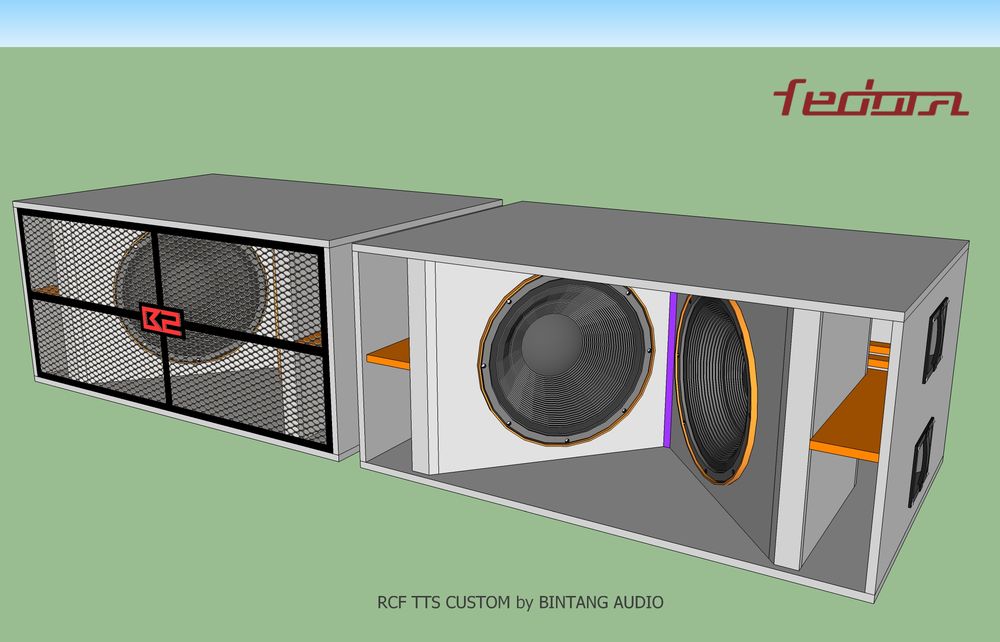

Tampak Depan dan Belakang

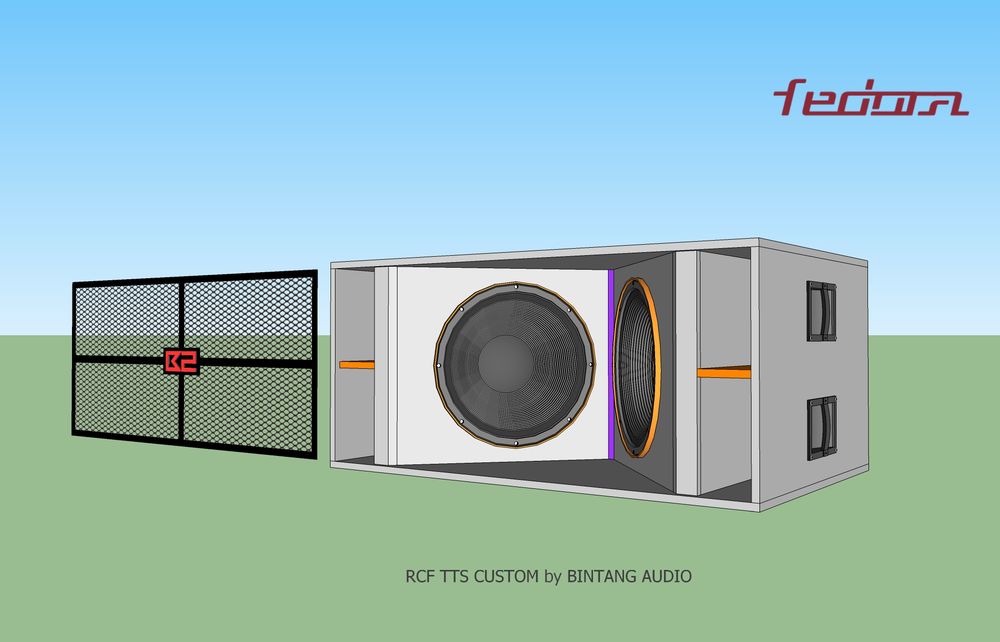

Bagian depan box menampilkan dua speaker 18 inch yang dipasang dengan jarak dan sudut yang telah diperhitungkan secara akustik. Panel depan menggunakan material tebal dengan konstruksi yang meminimalkan flex dan resonansi. Grille protection dipasang untuk melindungi speaker dari kerusakan fisik tanpa mengganggu dispersi suara.

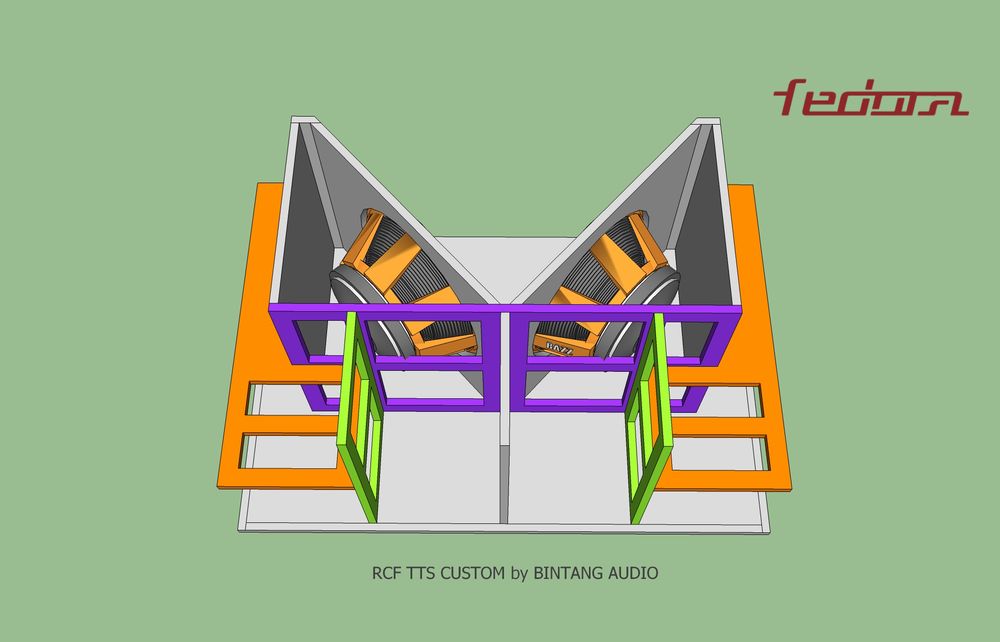

Bagian belakang dirancang dengan port bass reflex yang dimensinya disesuaikan dengan volume internal cabinet dan karakteristik speaker. Area ini juga dilengkapi dengan panel akses untuk komponen elektronik dan sistem pendinginan yang memadai.

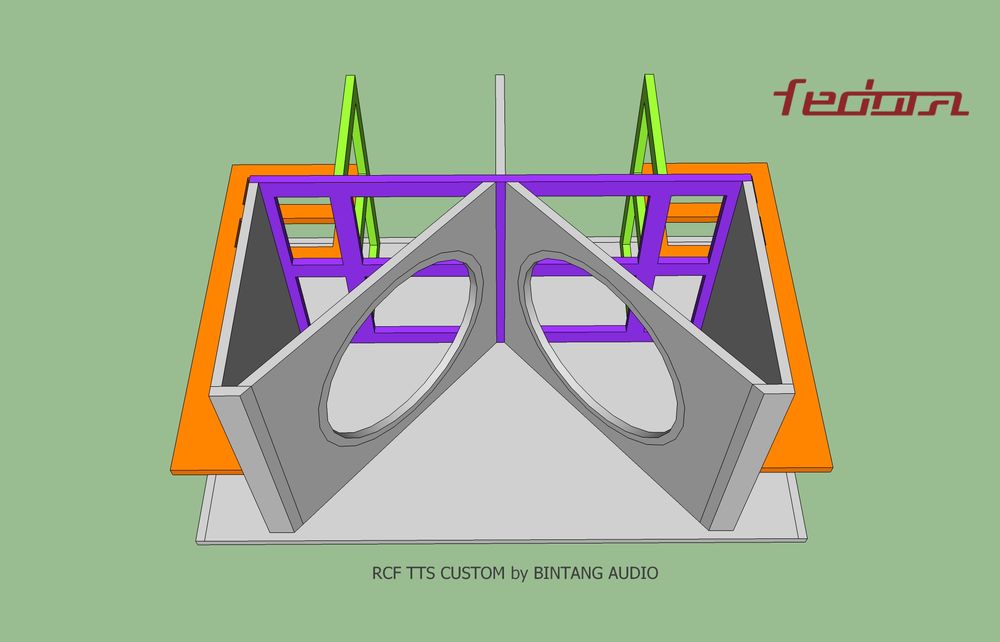

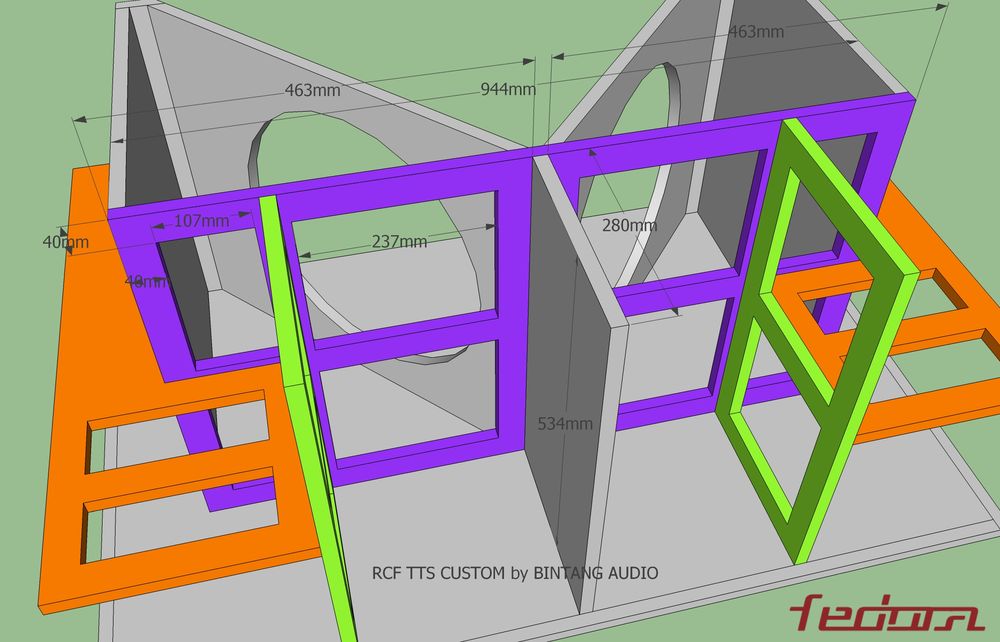

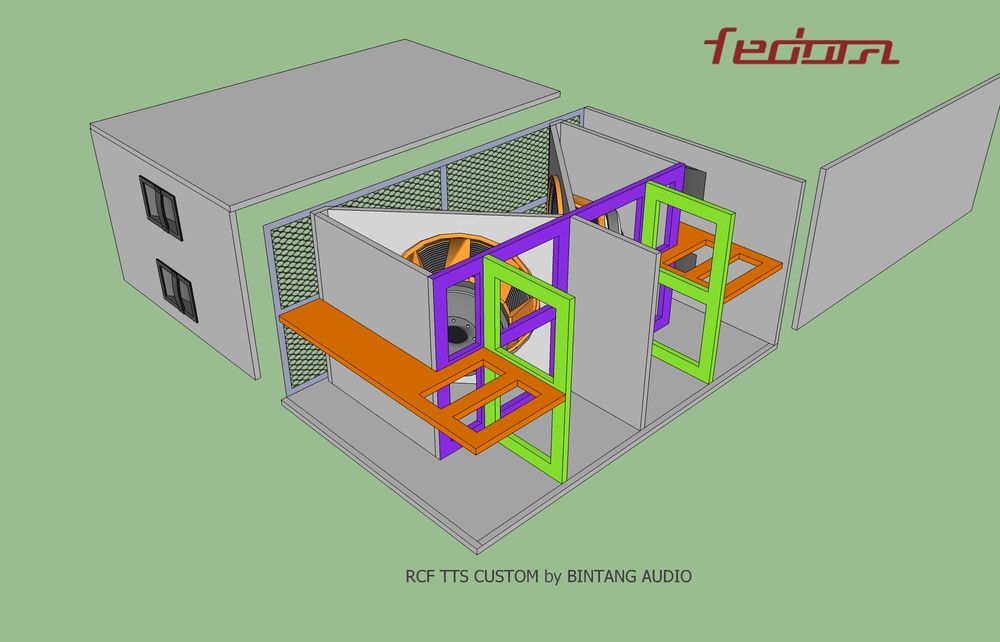

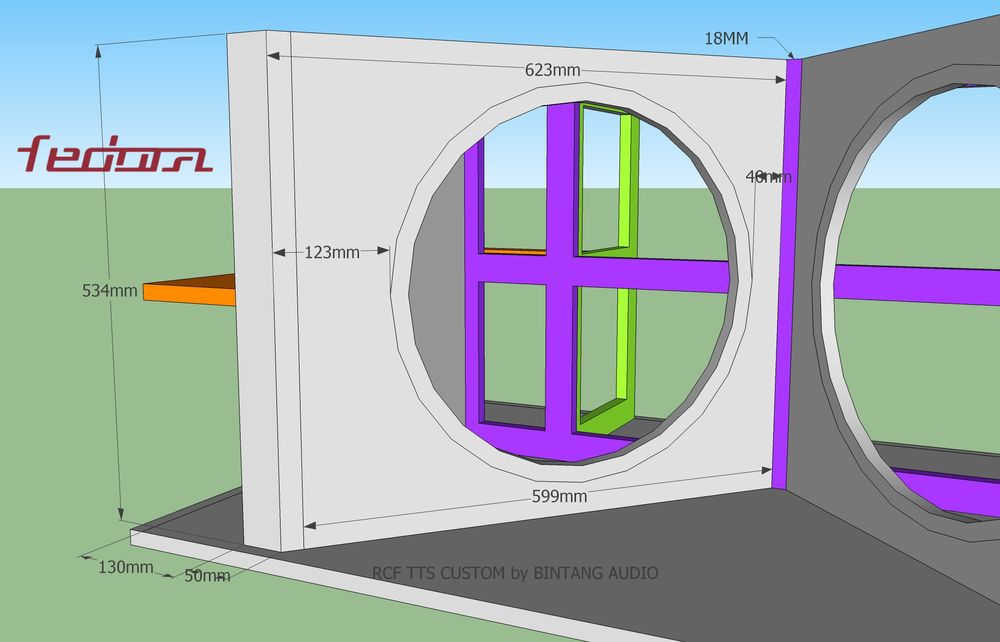

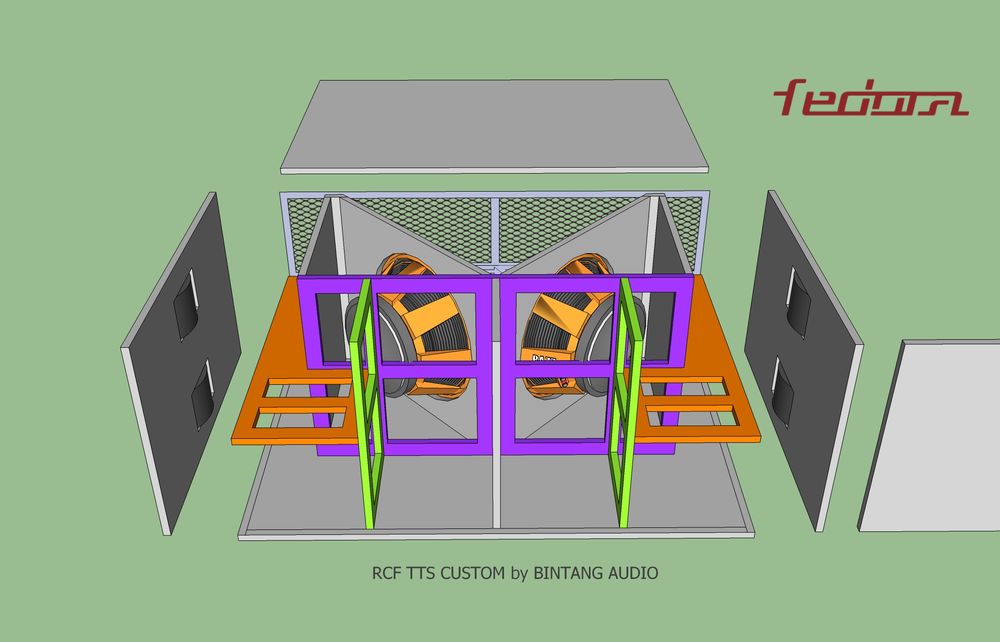

Konstruksi Kerangka Internal

Kerangka internal merupakan elemen krusial dalam desain RCF TTS36. Sistem bracing internal menggunakan pola yang kompleks untuk membagi ruang internal menjadi chamber yang optimal. Setiap chamber dirancang dengan volume yang spesifik untuk mencapai tuning frekuensi yang diinginkan.

Material kerangka menggunakan kayu berkualitas tinggi dengan ketebalan yang bervariasi sesuai fungsinya. Sambungan menggunakan sistem tongue and groove yang diperkuat dengan lem kayu khusus dan sekrup untuk memastikan kekuatan maksimal.

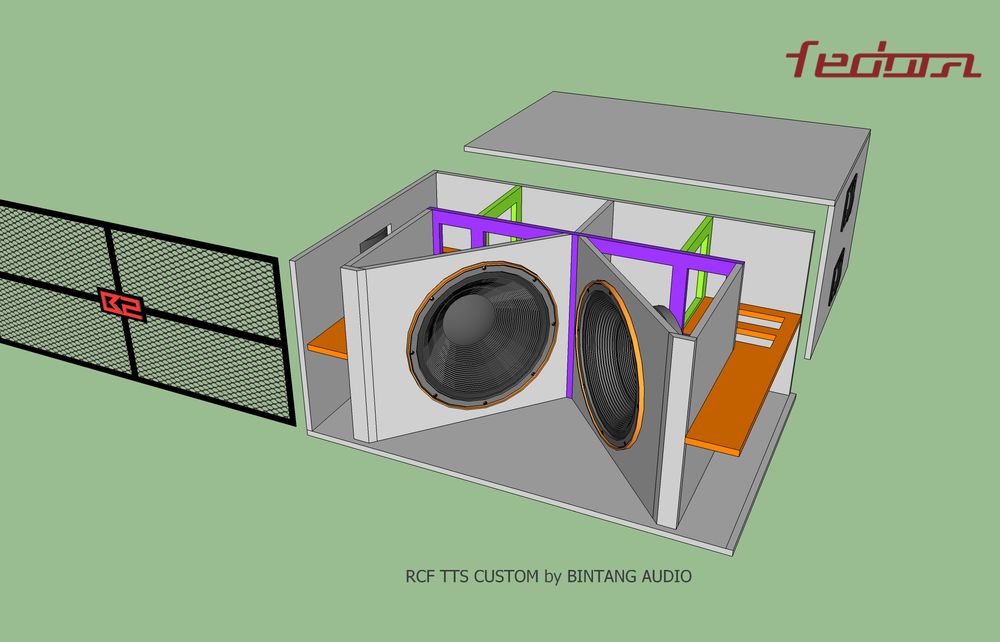

Detail Sayap Samping dan Struktur Pendukung

Sayap samping dirancang dengan profil aerodinamis yang tidak hanya berfungsi estetis tetapi juga memiliki fungsi akustik. Struktur ini membantu mengarahkan aliran udara dan mengurangi turbulensi yang dapat menyebabkan noise parasit.

Dimensi sayap samping harus diperhitungkan dengan cermat karena mempengaruhi pola dispersi suara dan stabilitas fisik cabinet. Material yang digunakan harus memiliki densitas yang sesuai untuk menghindari resonansi yang tidak diinginkan.

Spesifikasi Teknis dan Perhitungan Akustik

Volume Internal dan Tuning Port

Volume internal cabinet RCF TTS36 dihitung berdasarkan parameter Thiele-Small dari speaker 18 inch yang digunakan. Perhitungan ini melibatkan faktor-faktor seperti Qts, Fs, Vas, dan parameter lainnya untuk mencapai respons frekuensi yang optimal.

Port tuning disesuaikan untuk mencapai frekuensi resonansi yang optimal, biasanya berkisar antara 30-40 Hz untuk aplikasi subwoofer. Diameter dan panjang port dihitung menggunakan formula akustik standar dengan mempertimbangkan kecepatan udara maksimum untuk menghindari port noise.

Material dan Konstruksi

Pemilihan material sangat mempengaruhi kualitas suara akhir. Cabinet menggunakan MDF atau plywood berkualitas tinggi dengan ketebalan minimum 18-25mm untuk panel utama. Area yang mengalami stress tinggi seperti baffle depan menggunakan material yang lebih tebal.

Finishing internal menggunakan material peredam seperti acoustic foam atau fiberglass untuk mengontrol standing wave dan resonansi internal. Peredam ditempatkan secara strategis untuk tidak mengurangi volume efektif secara signifikan.

Tips Implementasi dan Modifikasi Custom

Adaptasi untuk Kebutuhan Spesifik

Desain RCF TTS36 dapat diadaptasi sesuai kebutuhan spesifik pengguna. Untuk aplikasi fixed installation, dapat dilakukan modifikasi pada sistem mounting dan orientasi cabinet. Sementara untuk aplikasi portable, perlu dipertimbangkan aspek weight dan handling.

Modifikasi dapat dilakukan pada aspek estetik seperti finishing dan warna tanpa mengganggu performance akustik. Namun, perubahan pada dimensi internal harus dilakukan dengan perhitungan yang matang untuk mempertahankan karakteristik suara original.

Proses Assembly dan Quality Control

Proses assembly harus mengikuti urutan yang tepat untuk memastikan kualitas akhir yang optimal. Mulai dari persiapan material, cutting dengan presisi tinggi, assembly kerangka internal, pemasangan driver, hingga finishing akhir.

Quality control dilakukan pada setiap tahap untuk memastikan tidak ada defect yang dapat mempengaruhi performance. Testing akustik dan pengukuran dilakukan untuk verifikasi bahwa hasil akhir sesuai dengan spesifikasi target.

Skema box subwoofer RCF TTS36 18-inch custom memerlukan pemahaman mendalam tentang prinsip akustik dan konstruksi cabinet. Dengan mengikuti panduan ini dan memperhatikan detail-detail penting, Anda dapat menciptakan subwoofer berkualitas tinggi yang mampu menandingi performance produk original.

Keberhasilan project ini tidak hanya bergantung pada ketepatan dimensi, tetapi juga pada kualitas material, presisi konstruksi, dan pemahaman terhadap karakteristik akustik. Investasi waktu dan usaha dalam pembuatan box custom akan terbayar dengan hasil audio yang memuaskan dan kepuasan personal dalam menciptakan karya sendiri.
